■ 樹脂心銲錫絲︰Rosin-core Solder Wire
*其顯著特點︰
1﹒具有適度活性化,使任何型態的銲接均可適應﹒
2﹒不腐蝕,不起臭味﹒
3﹒銲接性能最佳﹒
4﹒可以迅速完成銲接作業而省時省力﹒
■三心樹脂銲錫絲︰Tri-core Solder Wrie
◆以往國內生產的樹脂心銲錫絲只能作出單心的,原因不外乎技術上的困難和設備的簡陋,單心的樹脂心銲錫絲因為樹脂銲劑都集中在一處,以烙鐵頭等加熱時候很容易因突然受熱而使銲劑或銲錫粒到處噴,因此有人在銲錫絲上割 V型溝,使焊劑露出空中,讓加熱時氣體能逸去空中以免噴散,更有人使用銲錫粉與銲劑粘合成型為線狀以達其目的,這工作方法雖好,但也有其缺點︰
1﹒銲劑露出會粘手
2﹒不能久放
3﹒價格昂貴…等

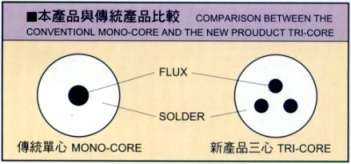

三心的銲錫絲使銲劑平均分散三處,受熱時銲劑之熱膨脹及產生之氣體壓力,亦因分散大大的減少了噴散情形;更因三心銲錫絲作業性能之改良而所縮短了作業時間﹒
樹脂心銲錫絲的最大課題是銲接性能、有無空心、可靠性及作業時臭味之發生和使用時之噴散﹒
新原新型三心樹脂銲錫絲係針對解決上述問題而新開發之產品,因為它的性能優良,尤其適用於精密配件之銲接或自動銲接﹒
◆ 特點
˙三心之銲錫絲
˙不起臭味
˙銲劑及銲錫粒之噴散殆無
˙擴散性特佳,適用於大量生產,並減低不良率.
˙銲劑之殘渣非常穩定,長期放置也不致有腐蝕或降低絕緣性.
種類及包裝
Sn/Pb 63/37 |
183 |
8﹒4 |
2﹒0 |
0﹒5kg |
60/40 |
183~190 |
8﹒65 |
1﹒6 |
1kg |
50/50 |
183~215 |
8﹒85 |
1﹒2 |
2kg |
45/55 |
183~227 |
8﹒97 |
1﹒0 |
|
40/60 |
183~238 |
9﹒3 |
0﹒8 |
|
30/70 |
183~258 |
9﹒7 |
0﹒5 |
|
■沒有腐蝕性
銲錫絲經熔接後之殘渣,如有腐蝕性,對於電子電器之產品影響至大.SPARKLE SOLDER經過試驗後,證明不但毫無腐蝕性,相反地,可以保護被覆蓋的部分,不受外界之影響而致使銲接處發生氧化現象﹒
Sparkle Solder Typical Products & Specification
助焊劑︰『銅板腐蝕測試』PASSED/合格
產品 |
種類 |
含量% |
絕緣阻抗 Ω |
應用範圍 |
EX |
RA |
2﹒0 |
1×10 12 |
精密電子 |
115A-1 |
RA |
2﹒3 |
1×10 12 |
精密電子 |
115B-1 |
RA |
2﹒3 |
1×10 11 |
消費性 |
70U |
RA |
1﹒8 |
1×10 11 |
消費性 |
WU-04 |
RA |
1﹒5 |
1×10 11 |
消費性 |
特殊銲錫絲 Special Resin-core Solder wire--好克
助焊劑︰『銅板腐蝕測試』PASSED/合格
產品 |
種類 |
含量% |
絕緣阻抗 Ω |
應用範圍 |
HARX-M |
…… |
2﹒2 |
1×10 11 |
不易焊接的物件 |
HARX-100 |
…… |
2﹒2 |
1×10 11 |
不易焊接的物件 |
